Ponto de Orvalho

Ponto de Orvalho

O ponto de orvalho é a temperatura até a qual o ar (ou gás) deve ser resfriado para que a condensação de água comece, significando que o ar está saturado de vapor de água. Nesta temperatura, a quantidade de vapor de água no ar é máxima.

A capacidade de retenção de água pelo ar depende fortemente da temperatura: ar quente pode reter mais água. A temperatura do ponto de orvalho pode ser calculada a partir da umidade relativa e da temperatura do ar.

Um exemplo prático de ponto de orvalho é um copo de cerveja gelada servido em um dia quente. Se a temperatura da cerveja for igual ou menor que a do ponto de orvalho do ambiente, a fina camada de ar ao redor do copo se resfria e libera água sobre a superfície, formando gotas.

Por outro lado, se você servir cerveja a 2°C em um dia quente e seco (por exemplo, 26°C e 20% UR) ou em um dia frio e úmido (15°C e 40% UR), não haverá condensação e o copo ficará seco externamente, pois a temperatura de ponto de orvalho nessas condições é ligeiramente inferior a 2°C.

Além de ser uma tecnologia 100% nacional, implica em preços mais acessíveis, bem como suporte técnico ágil e local.

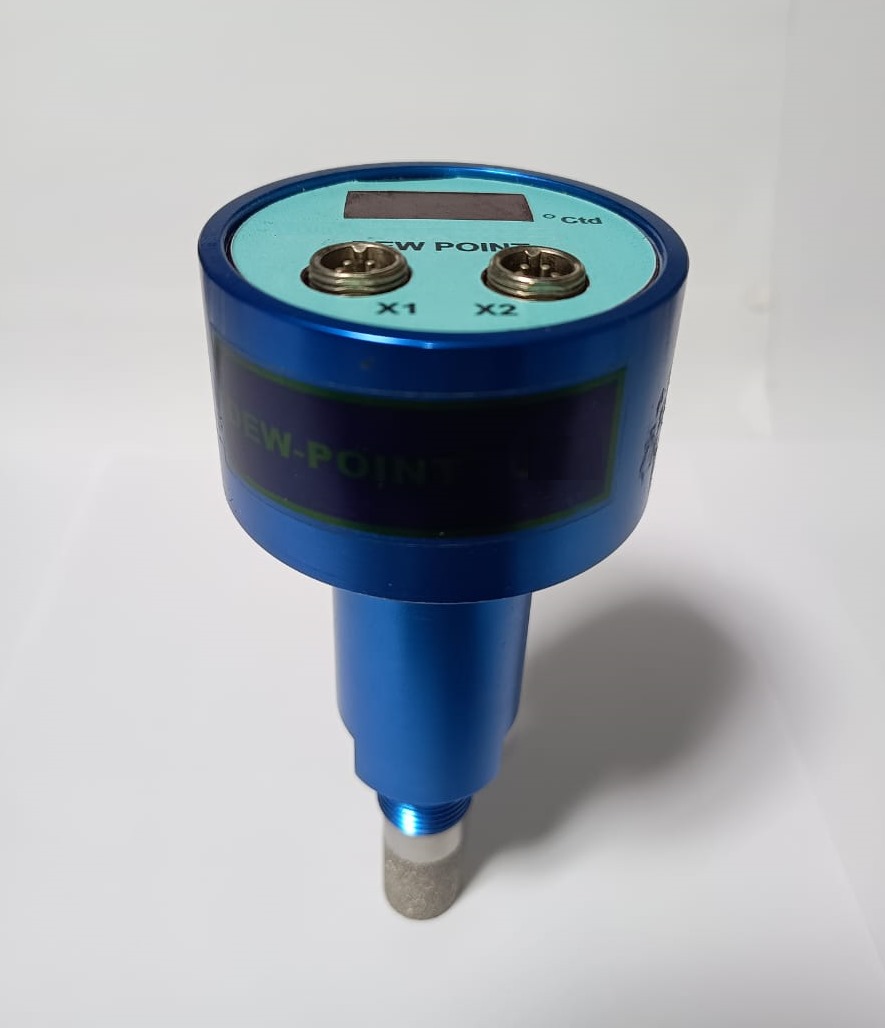

Descrição do Produto

Construção: Fabricado em alumínio anodizado, garantindo durabilidade e resistência à corrosão.

Peso: Leve, com apenas 250 gramas, facilitando o manuseio e a instalação.

Conexão: Padrão de ½” NPT, compatível com diversos sistemas.

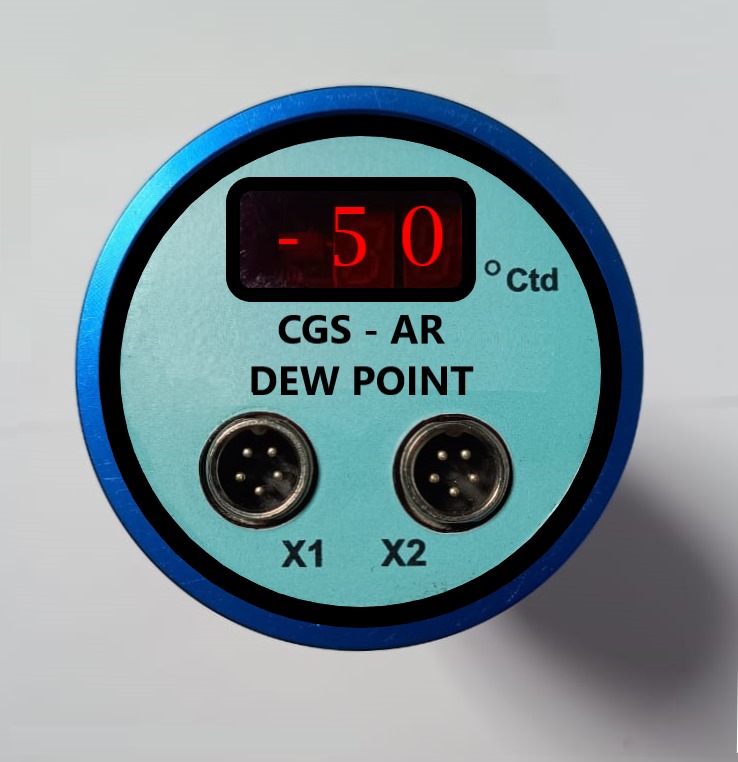

Display: 2 dígitos (7 segmentos vermelho) e sinal (-), proporcionando fácil leitura.

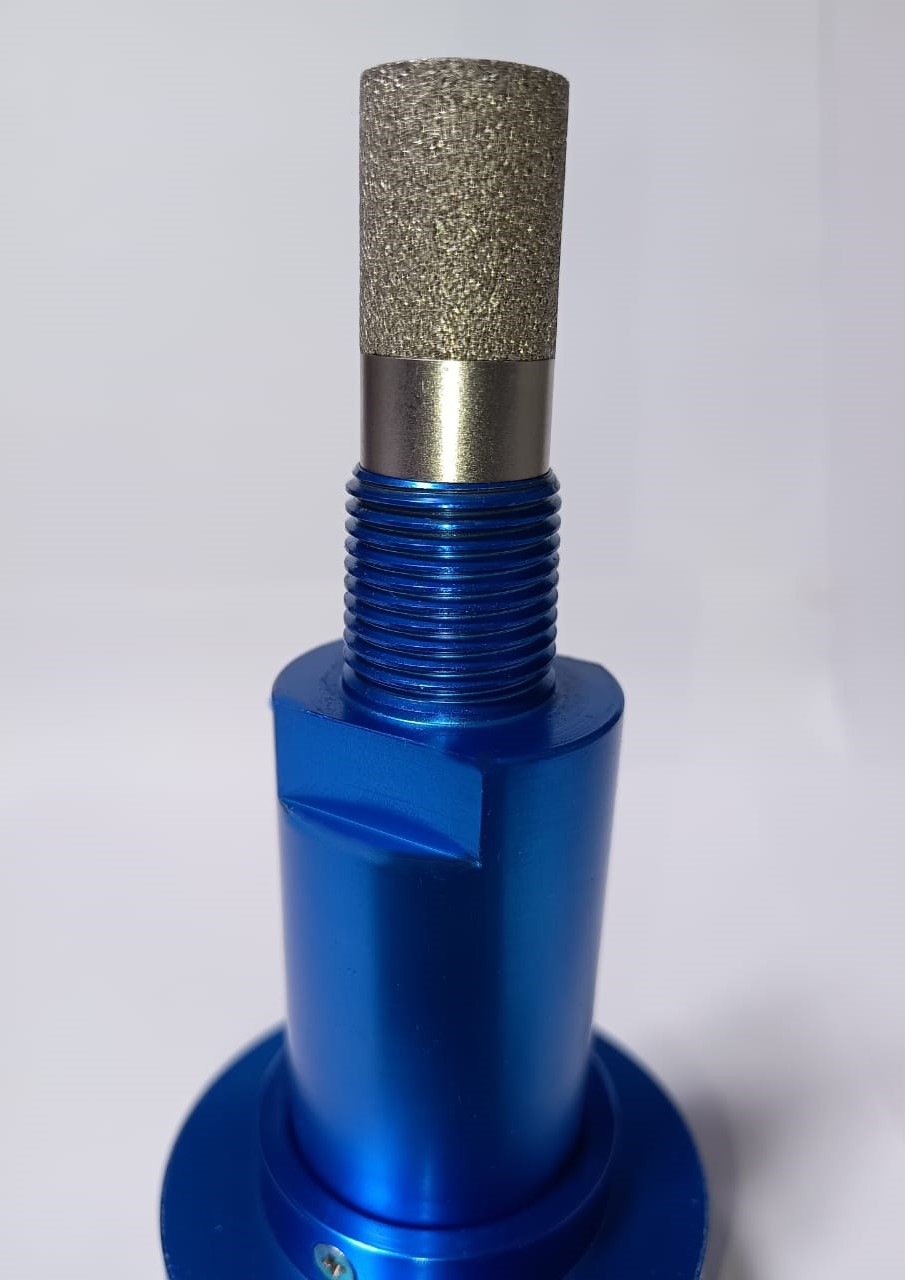

Proteção dos Sensores: Capa sinterizada de inox de 50 micras, protegendo contra poeira e partículas.

Sensores: Temperatura de semicondutor e umidade de polímero capacitivo, garantindo medições precisas.

Alimentação: 12 a 24 VDC, consumo máximo de 250 mA.

Pressão Máxima: Suporta até 10 bar.

Saída de Sinal: 4 a 20 mA, operando de -80°C a 20°C.

Comunicação: RS485 com protocolo MODBUS RTU, facilitando a integração em sistemas de automação.

Conectores: 2 circulares tipo MIKE de 5 pinos, para conexões seguras.

Temperatura de Trabalho: 0 a 50°C.

Umidade de Trabalho: 0 a 90% (não condensado).

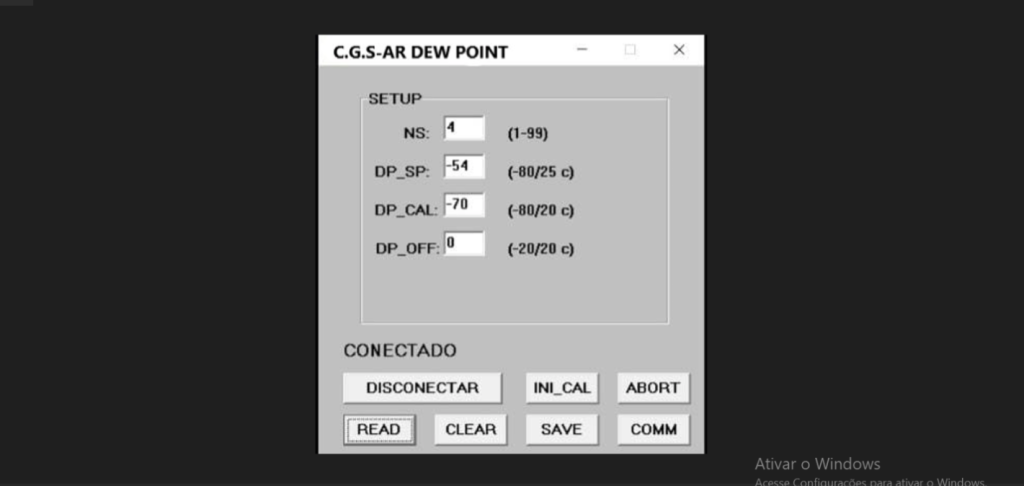

Configuração: Via RS485 e software dedicado.

Saída de Alarme: Contato mecânico tipo NF, 220VAC 5A máximo.

Calibração: Recomendada anualmente para manter a precisão.

Precisão:

0 a 20°C: +/- 2°C, ponto de orvalho mínimo de -60°C
20 a 30°C: +/- 3°C, idem
30 a 40°C: +/- 3°C, ponto de orvalho mínimo de -50°C

Programação: Via aplicativo USB/Windows.

Ideal para medições precisas de temperatura e umidade em ambientes industriais, oferecendo robustez e confiabilidade.

Efeito da Temperatura do Ar

A temperatura do ponto de orvalho está relacionada à quantidade de vapor de água presente no ar, sendo independente da temperatura, ao contrário da umidade relativa, que diminui com o aumento da temperatura.

Efeito da Pressão

A temperatura do ponto de orvalho é sensível à pressão, pois esta afeta a pressão parcial do vapor de água no ar. Ao aumentar a pressão do ar (mantendo constante a temperatura), a temperatura do ponto de orvalho sobe, e se ultrapassar a temperatura do ar, ocorrerá condensação.

Nosso comprometimento é a qualidade de cada projeto ser validado nas certificações máximas de saúde e garantia.

Corintho Felix – CEO & Fundador CGS – AR

Aplicação

O ponto de orvalho é usado para representar a quantidade de vapor de água em ar ou gás seco. Em baixa umidade, as mudanças na temperatura de orvalho são mais significativas do que na umidade relativa, permitindo maior precisão de medida e controle. Por exemplo, à temperatura ambiente, uma variação no ponto de orvalho de -35°C para -3°C corresponde a uma variação de apenas 1% para 1,5% na umidade relativa.

Este medidor de ponto de orvalho é ideal para monitorar e controlar o nível de vapor de água em diversas aplicações industriais, proporcionando precisão e confiabilidade mesmo em condições desafiadoras.

A aplicação do medidor de PO é a garantia do funcionamento dos equipamentos destinados ao fornecimento de ar seco nas diversas aplicações industriais e na área da saúde. Os limites de PO nessas diversas aplicações são definidos por regulamentos específicos, tais como cabines de pintura, redes de ar para automação pneumática, ar respirável industrial e hospitalar, etc.
